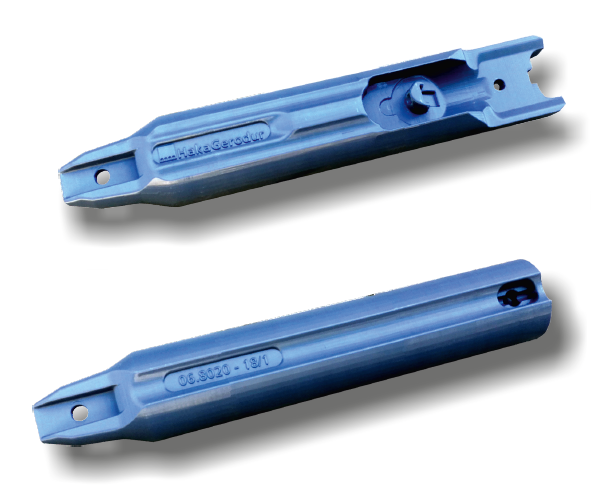

Závaží pro geotermální sondy GEROtherm®

Základní specifikace Závaží pro geotermální sondy GEROtherm® funkce:

Závaží GEROtherm® design 2019 je kompatibilní s:

• GVS GEROtherm d32 mm (PN16) PE100-RC + PE100-RT
• GVS GEROtherm d40 mm (PN16, PN20) PE100-RC + PE100-RT
• GVS GEROtherm REX d32 mm (PN16)
• GVS GEROtherm REX d40 mm (PN16, PN20)
• GVS GEROtherm VARIO d32 mm (PN10-16)
• GVS GEROtherm VARIO d40 mm (PN16-20)
• GVS GEROtherm FLUX d43 mm (PN14-32) (k dispozici od konce roku 2019)
  (Geotermální sondy FLUX mohou být kombinovány až do přechodu na novou patu sondy s UNI-FIX [art. č.: 06.7865] připevněny přímo na doplňkové závaží [art. č.: 06.8020].)

Detailní popis Závaží pro geotermální sondy GEROtherm®

Maximální zatížení vratného U-kolena u dvojité - duplexní sondy je při použití systémového závaží GEROtherm® 2019 do 560 kg.

Maximální zatížení vratného U-kolena u jednoduché sondy je při použití přídavného závaží GEROtherm® 2019 do 280 kg.

Osvědčené přípravky GEROtherm® PUSHFIX jsou k dispozici pro veškeré geotermální vertikální sondy (GVS) d 32 mm a d 40 mm stejně tak i pro sondy provední VARIO, FLUX a REX. Přípravek PUSH-FIX se osvědčil především u vrtání s výplachem.

Uvedená maximální tažná síla na závaží a oka vratného U-kolena je testována pomocí měřicího zařízení tažné síly HakaGerodur při 20°C. Musí být zohledněny dynamické tažné síly na stavbě. Pokyny pro zabudování: viz technická příručka.

Ke stažení

• Technické podklady
