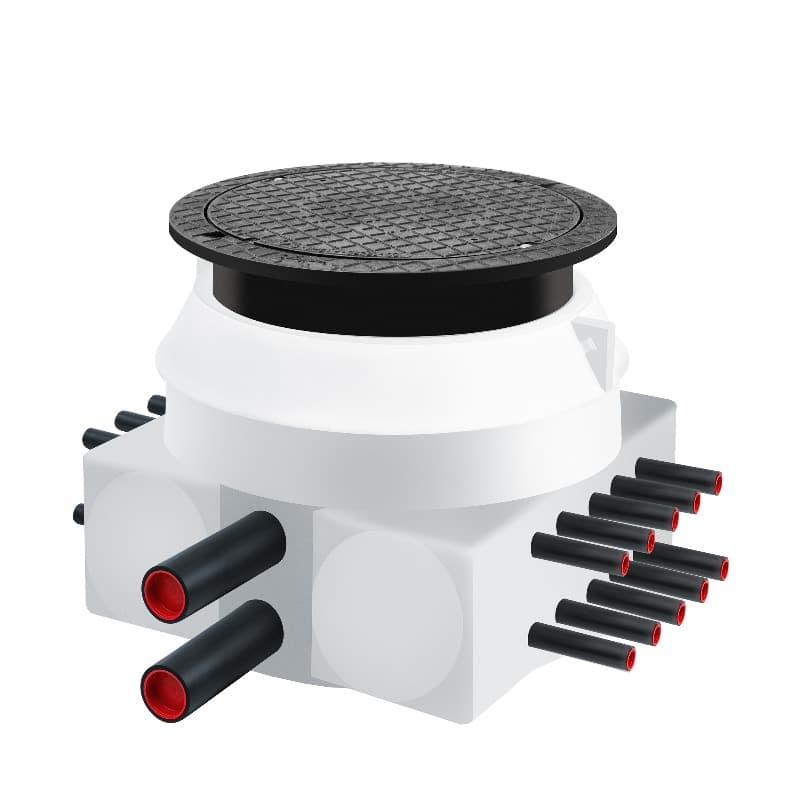

Sběrná jímka PAK CUBE

Detailní popis Sběrná jímka PAK CUBE

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách nebo ve zpevněných plochách chodníků, místních komunikacích a parkovacích stání (dle zvolené třídy zatížení). Ve standardu je jímka vybavena výškově stavitelným rámem s poklopem pro třídu zatížení A15 (1,5t). V případě přikoupení nadstandardního litinového poklopu v příslušenství je jímka určena pro zatížení až B125 (12,5t). Šachta je určena pro sdružení 2 – 10 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 60 kW!

V případě požadavku na uzavírání páteřního vedení, vyšší zatížení poklopu, nebo změnu rozsahu vyvažovacích armatur, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.

Jsme schopni nabídnout i jiná, specifická řešení, např. nerovnoměrné rozdělení výstupů, změnu dimenze výstupního páteřního vedení apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY:

Výstupy ZPK/GVS:

• přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
• zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna za armatury s rozsahem 35 – 70 l/min – viz příslušenství
• potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:

• potrubí ⌀63 nebo ⌀90 dle počtu okruhů, doporučené připojení pomocí elektrosvařování

Na přívodu i zpátečce je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
