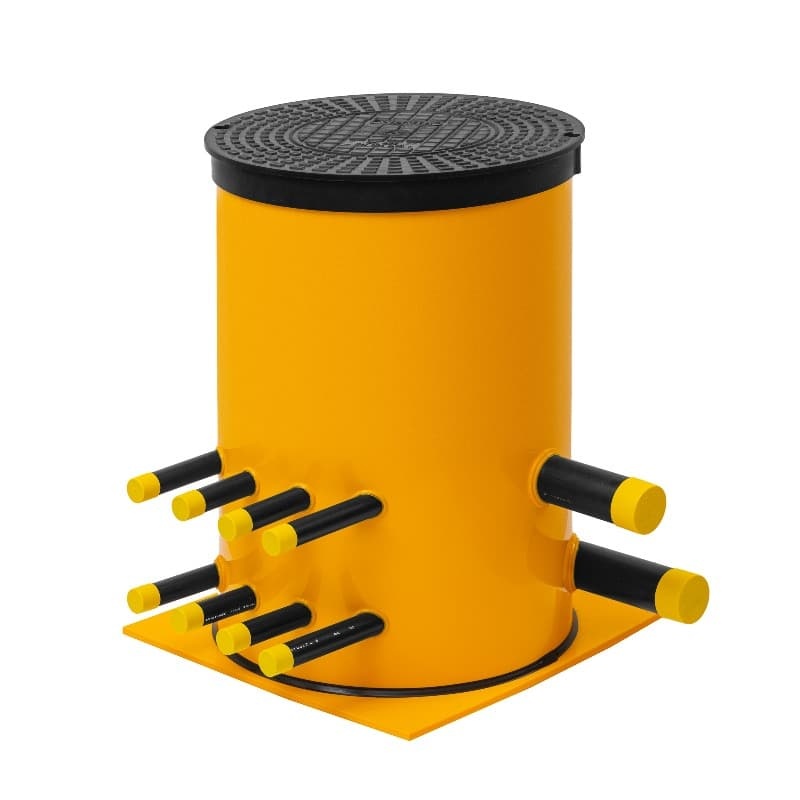

Sběrná jímka PAK BASIC
Sběrná šachta pro primární okruhy tepelných čerpadel PAK BASIC slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla. Detailní informace
Cena bez DPH | 21 850,00 Kč |
Cena s DPH | 26 438,50 Kč |
Dostupnost | Skladem |
Kód produktu | 55533BASIC-72-02P32 |
Detailní popis Sběrná jímka PAK BASIC
Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách. Je určena pro sdružení 2 – 4 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace (např. geotermální koše). Sběrná šachta je standardně vybavena rozdělovačem a sběračem s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.
TECHNICKÉ PARAMETRY
Počet okruhů | 2 - 4 |
---|---|
Orientace výstupů | Pravé / levé provedení |
Materiál šachty | HDPE |
Výška šachty / rozměr základy / průměr šachty | 720 mm / 500 x 500 mm / Ø 480 mm |
Dimenze výstupů - ZPK/GVS | Ø 32 nebo Ø 40 mm |
Dimenze výstupů páteř | Ø 63 mm |
Vodotěsná vůči netlakové vodě | ano |
Maximální zatížení poklopu | 200 kg - pochozí |
Dimenze těla rozdělovače/sběrače | Ø 63 mm |
Maximální průtok / max. topný výkon TČ | 6,5 m3/h / cca 25 kW |
Hmotnost | cca 15 kg |
Forma dodání | Na paletě |
Výstupy ZPK/GVS:
- přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
- zpátečka – PVC kulový kohout DN25 + PVC průtokoměr DN25 s rozsahem 5-42 l/min
- potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování
Výstupy páteřní potrubí:
- potrubí ⌀63, doporučené připojení pomocí elektrosvařování
Na přívodu i zpátečce je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
Informační leták (pdf)
Ke stažení
