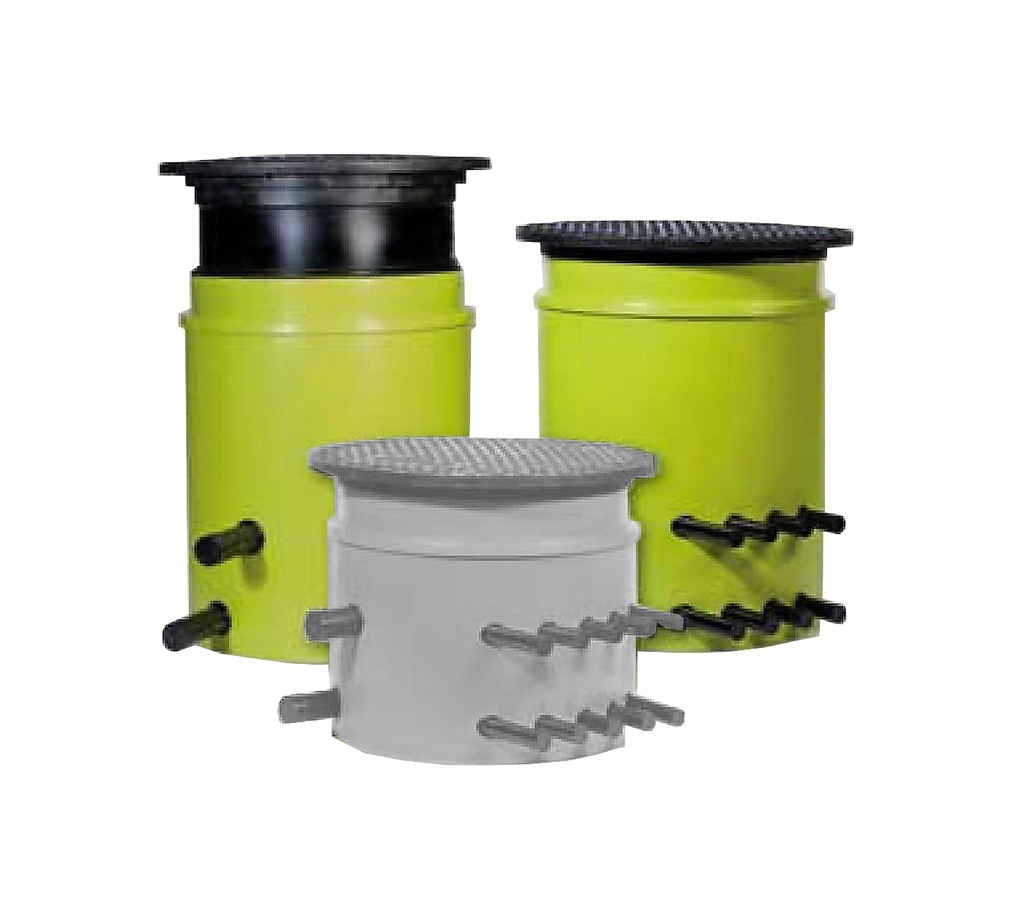

Jímka PAK EASY 800

Detailní popis Jímka PAK EASY 800

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách nebo ve zpevněných plochách chodníků a cest. Ve standardu je jímka vybavena výškově stavitelným rámem s poklopem pro třídu zatížení A15 (1,5t) a je vodotěsná pro netlakovou spodní vodu. Šachta je určena pro sdružení 2 – 8 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 50 kW! V případě požadavku na uzavírání páteřního vedení prosím vyberte položku ve volbě „příslušenství“ níže. Uzavírací kohout DN50 se do jímky vejde při max. počtu 4 okruhů na jedné straně – v provedení PRAVÁ/LEVÁ a max. počtu 3 okruhů na jedné straně – v provedení DUO.

Jsme schopni nabídnout i jiná, specifická řešení, např. nerovnoměrné rozdělení výstupů, změnu dimenze výstupního páteřního vedení apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY

Výstupy ZPK/GVS:

• přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
• zpátečka – PVC kulové kohouty DN25 vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min
• potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:

• potrubí ⌀63 nebo ⌀75 dle počtu okruhů, doporučené připojení pomocí elektrosvařování

Na rozdělovači i sběrači je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
